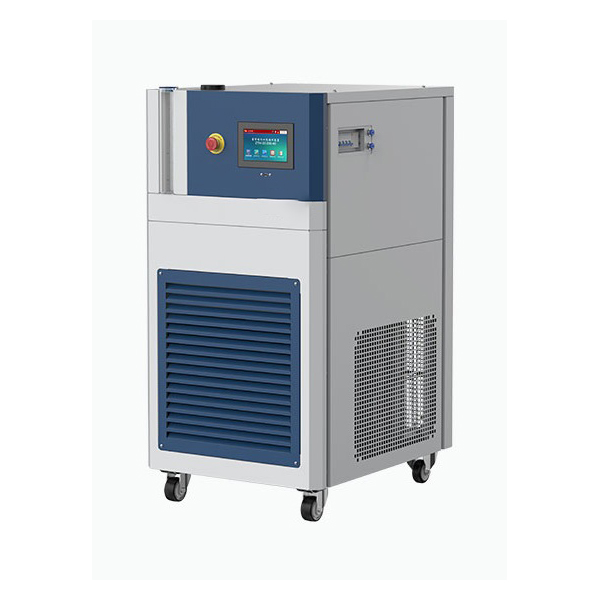

cirkulācijas apkures termostats ar dzesēšanas funkciju
Cirkulācijas sildīšanas termostatam ir ātras dzesēšanas un augstas efektivitātes sildīšanas funkcija, un tas transportē temperatūras regulēšanas vidi, piemēram, siltumvadošo eļļu vai dzesēšanas šķidrumu uz ārējo iekārtu, izmantojot slēgta loka cirkulācijas metodi, lai īstenotu precīzu temperatūras kontroli.
Apraksts
Cirkulācijas apkures termostats
Cirkulācijas apsildes termostats apvieno dzesēšanu, apsildi, cirkulācijas sūkņu grupu un inteliģento vadības moduli ar iespēju izvēlēties dzesēšanas metodi ar gaisa dzesēšanu vai dzesēšanu ar ūdeni. Tas ir ideāli piemērots augstas precizitātes siltuma vadībai tādos lietojumos kā reakcijas katla temperatūras kontrole, jaunu materiālu testēšana, mikroshēmu termiskā apstrāde un rūpniecisko procesu temperatūras regulēšana. Stabila darbība no -40°C līdz +200°C, PID programmas temperatūras kontrole, datu eksports un attālinātās saziņas funkcijas atbilst automatizētas ražošanas un zinātniskās pētniecības vajadzībām.
Pamatīpašības
- Plašas temperatūras darbības iespējas:No -40°C līdz +200°C, piemērots zemas temperatūras gēla reakcijām un krekinga procesiem augstā temperatūrā.
- Augsti integrēta modulārā struktūra:Integrēta dzesēšanas, sildīšanas, cirkulācijas un vadības sistēma vienā kompaktā un efektīvā blokā.
- Elastīgs dzesēšanas režīms:Atbalsta ar gaisu dzesējamu un ar ūdeni dzesējamu kondensatoru formas; lietotāji izvēlas atkarībā no vietas apstākļiem.
- Augstas izšķirtspējas skārienekrāna vadība:7 collu krāsu skārienekrāns, intuitīva vadība, datu līknes displejs un darbības ierakstīšanas funkcija.
- Programmas temperatūras kontroles iespēja:Atbalsta 120 temperatūras kontroles programmu grupas, katra ar 100 temperatūras segmentiem, kas ļauj lineāri un gradientuāli paaugstināt un pazemināt temperatūru.
- Automātiskie aizsardzības mehānismi:Pārkarsēšanas, pārslodzes, pārslodzes, aizkavētas palaišanas, augstsprieguma aizsardzības un citi drošai darbībai.
- Attālā saziņa un integrācija:RS485 interfeiss, saderīgs ar MODBUS RTU, savienojams ar augstākām sistēmām (DCS, SCADA) centralizētai kontrolei.
- Paplašināšanas tvertnes konstrukcija:Iebūvētais izplešanās trauks un šķidruma līmeņa uzraudzība automātiski reaģē uz siltumnesēja tilpuma izmaiņām, nodrošinot stabilu cirkulāciju.
- Plaša pielāgošanās siltumvadošajiem mediāniem:Atbalsta ūdeni, etanolu, silikona eļļu un citus šķidrumus, kas atbilst dažādām lietojuma prasībām.
Sistēmas princips
- Dzesēšanas princips:Iebūvētais hermētiskais kompresors ar ritošo rotoru strauji atdzesē siltumnesēju, izmantojot kondensatoru, kapilāro droseli un plākšņu iztvaicētāju. Plākšņu siltummainis ir kompakts un efektīvs. Gaisa dzesēšanas tipam izmanto ribotu kondensatoru; ūdens dzesēšanas tipam izmanto koaksiālo siltummaini.
- Sildīšanas princips:Īpašs atloka tipa elektriskais sildītājs termiskajai eļļai nodrošina augstu jaudas blīvumu un ātru reakciju, nodrošinot vienmērīgu temperatūras sadalījumu.
- Cirkulācijas un izplešanās mehānisms:Ekranēts sūknis, kas piemērots augstām/zemām temperatūrām, nodrošina nepārtrauktu šķidruma plūsmu. 304 nerūsējošā tērauda cauruļvadi ar izolāciju novērš siltuma zudumus/koroziju. Izplešanās tvertne absorbē tilpuma svārstības; šķidruma līmeņa uzraudzība nodrošina stabilu darbību.
- Vadības loģika:PID algoritms regulē temperatūras izvadi reālajā laikā, atbalsta temperatūras līknes iestatīšanu, fiksētas vērtības un programmas vadību. Programmatūra atbalsta datu ierakstīšanu, līknes attēlošanu, USB eksportu un attālinātu saziņu.
Pielietojuma jomas
- Ķīmisko un farmaceitisko reakciju temperatūras kontrole:Augstas precizitātes sintēze, kristālu kultūras, zāļu starpproduktu kontrole.
- Jaunu enerģijas materiālu izstrāde:Baterijas, supravadītspējas materiāli, oglekļa nanocaurules termiskā cikla testēšana.
- Pusvadītāju un elektronisko komponentu testēšana:Ātrā termiskās spriedzes testēšana mikroshēmām, shēmām.
- Vakuuma sistēmu termiskās kontroles atbalsts:Darbs ar vakuuma žāvēšanu, kondensāta atgūšanu un saistītajām iekārtām.
- Aerokosmiskās simulācijas testēšana:Komponentu veiktspējas testēšana mainīgās temperatūras vidēs.
- Universitātes un zinātniskās pētniecības eksperimenti:Nodrošina augstas precizitātes temperatūras kontroli pētniecības platformām un uzticamiem eksperimentiem.
Tehniskie parametri
| Modelis | HC10-4(W) | HC10-10(W) | HC10-12(W) |
|---|---|---|---|
| Temperatūras diapazons | -40°C līdz +200°C | ||
| Temperatūras stabilitāte | ±0.5°C | ||
| Kopējā jauda | 5.7kw | 11.1kw | 18.6kw |
| Dzesēšanas jauda pie 200°C | 3kw | 6kw | 12kw |
| Dzesēšanas jauda pie 100°C | 3kw | 6kw | 8.6kw |
| Dzesēšanas jauda pie 25°C | 2.4kw | 4.5kw | 5.8kw |
| Dzesēšanas jauda pie -10°C | 1.4kw | 4.2kw | 4.5kw |
| Dzesēšanas jauda pie -20°C | 1.2kw | 3.2kw | 3.5kw |
| Dzesēšanas jauda pie -30°C | 0.85kw | 2kw | 2kw |
| Dzesēšanas jauda pie -40°C | 0.25kw | 1.1kw | 1.1kw |
| Sildītāja nominālā jauda | 3kw | 6kw | 12kw |
| Dzesēšanas metode | dzesēšana ar gaisu vai ūdeni | ||
| aukstumnesēji | R404A | ||
| Cirkulācijas sūknis Plūsmas ātrums | 30 l minūtē | 45L minūtē | |
| Cirkulācijas sūkņa spiediens | 1bar | 1.4bar | |
| Cirkulācijas saskarnes izmērs | R3/4 | ||
| Maksimālā siltumnesēja viskozitāte | 30cp | ||
| Trokšņa līmenis | 65db | ||
| sakaru saskarne | uSB, RS485 | ||
| aizsardzības klase | IP20 | ||
| piesārņojuma līmenis | 2 | ||
| Vides temperatūra | 5°C līdz 35°C | ||
| Barošanas avots | 380 Vac, 50 Hz, 3 fāzes | ||
| Strāva | 10.5A | 20A | 33A |
| Elektriskā savienojuma metodes | trīsfāzu četru vadu sistēma | ||
| Ārējie izmēri | 640Wx860Dx1270H mm | 750Wx1100Dx1420H mm | 750Wx1100Dx1420H mm |
| Svars | 205 kg | 330kg | 360kg |
